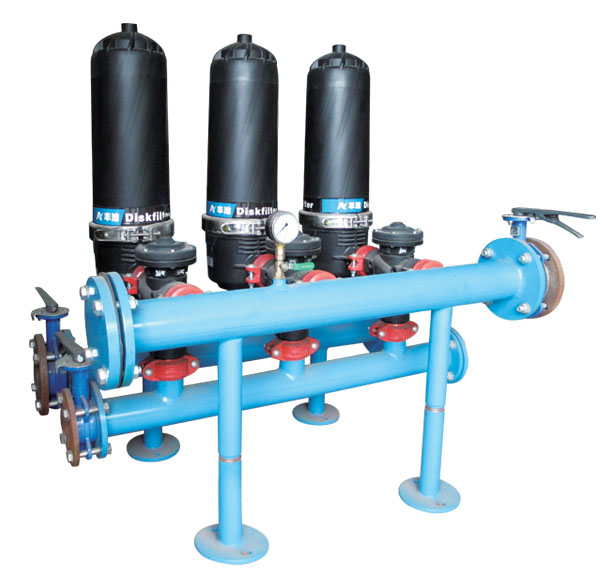

产品介绍
接口尺寸: 3"-6" 进出口连接尺寸 工作压力: 0.3-0.8Mpa
工作温度:4-75℃
工作方式: 模块化组合 自动运行
进水悬浮物含量:<200ppm
小反洗压力:0.28MPa
压力损失:0.02-0.08Mpa
反洗流量:4-6M3/H
反洗时间:5-25秒(可调)
反洗用水量:10-35升/过滤芯
标准性能:
1.微米级精确过滤,可靠性高
2.过滤器设计领先,拦污力强。
3.长期工作,维护工作量少。
4.连续过滤,不受反洗影响。
特殊性能:
1.自动冲洗系统保证设备在苛刻的的条件下高效稳定运行
2.大流量过滤系统中 经济模式
3.无须更换滤芯,反冲洗耗水量 少,节能环保。
4.模块化组合,可轻松地进地系统扩充。
型号
|
过滤精度
|
外形尺寸
(长x宽x高x)
|
进出管径
|
排污管径
|
重量kg
|
||||
200um
|
130um
|
100um
|
50um
|
20um
|
|||||
AY2-2
|
38
|
33
|
30
|
22
|
10
|
960×755×930
|
DN80
|
DN80
|
110
|
AY2-3
|
57
|
50
|
45
|
33
|
15
|
1260×785×960
|
DN100
|
DN80
|
165
|
AY2-4
|
76
|
66
|
60
|
44
|
20
|
1560×785×960
|
DN100
|
DN80
|
225
|
AY2-5
|
95
|
83
|
75
|
55
|
25
|
1860×805×985
|
DN125
|
DN80
|
275
|
AY2-6
|
114
|
100
|
90
|
66
|
30
|
2160×805×985
|
DN125
|
DN80
|
330
|
盘式过滤器又称叠片式过滤器,其基本过滤单元主要是由一组带有沟槽的塑料盘片叠加在一起组成的,塑料盘片间的沟槽相互交错形成较小的通道,从而可以将直径大于通道的所有悬浮物拦截下来。目前市面上常见的盘式过滤器从反冲方式和单元构成方面讲主要有两种结构:一种是冲洗时可松盘的,其盘片上的沟槽是切向直线形的,目前以色列阿科(ARKAL)、国产洁明(亚高)、西班牙阿速德(AZUD)、艾尚丰(AiShangFeng)均为这种结构,其中西班牙阿速德(AZUD)的产品有自己独特之处,艾尚丰叠片过滤器结构与西班牙阿速德叠片过过滤器结构大同小异。详情请见下文;另一种是反冲时盘片不松开,其盘片上的沟槽是环状和同心圆交错的,以色列雷鸥ELGO等产品采用的是这种结构(另外还有反洗时不松盘的切向直线形盘片,因为从原理上讲其冲洗效果不太理想)。
全自动盘式过滤器 早进入中国应该是ARKAL的产品,但是由于该公司自己有大流量的网式过滤器,所以在工业水处理领域并未大规模推广其盘式过滤器产品。ARKAL等以色列产品在农业领域的应用也很早就有了,著名的以色列灌溉公司NETFIM很早就在农业领域引入了ARKAL的过滤系统。但是盘式过滤器在工业水处理领域的大规模推广应用还是在北京洁明公司慢慢开始的,北京洁明公司在1996年左右的时候作为ARKAL中国大陆地区的代理商,将ARKAL盘式过滤器引入到工业水处理领域,并做了很多推广工作,其命名的”亚高“盘式过滤器在业内曾一度几乎是以色列盘式过滤器的代名词。但是由于种种原因,洁明与ARKAL的代理关系 后被终止了,北京洁明自己开发了与ARKAL非常类似的盘式过滤器,以其自有的“亚高“品牌在国内进行销售。雷鸥(ELGO)的盘式过滤器以高过滤精度见长,其设计与ARKAL差异很大,且可以提供极高的过滤精度(号称可达5um)。
可松盘式过滤器工作原理(以“阿速德AZUD”产品为例,艾尚丰AiShangFeng产品与之相同):这种盘式过滤器的内部支架经过了特殊设计,可以利用弹簧和液压将盘片压紧,薄薄的特定颜色的塑料叠片两边刻有大量一定微米尺寸的沟槽。一串同种模式的塑料盘片压紧时,叠片之间的沟槽交叉,从而形成一系列独特的过滤通道(由于沟槽不是径向的,所以通道的通过性是变化的,如下图中右上方的图及中间的图所示))。凡是通过直径大于这个通道中 小部分的悬浮物都被拦截下来,大部分污物被拦截在盘片与外壳间,少量污物进入通道内以后才被拦截下来;反冲洗时加在盘片上的力卸去,盘片在水力的作用下松开,清水由支架内部的通道进入到盘片内,沿切线方向喷出,带动盘片旋转,可以有效地将盘片通道上的污物彻底清除出去。
