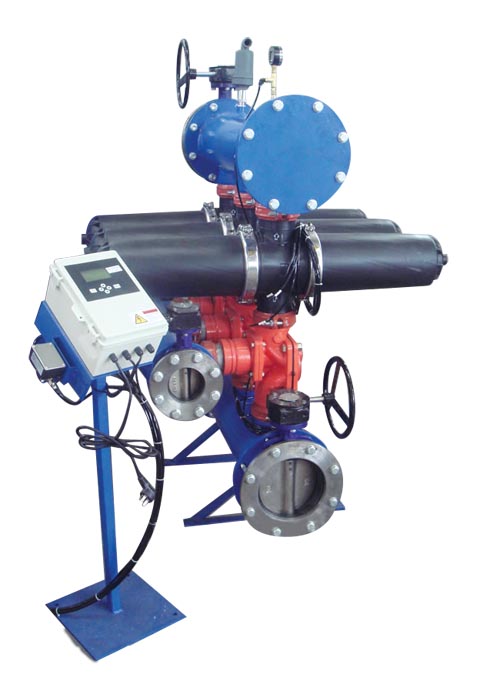

4”全自动叠片过滤器

更新:2014-01-17 21:45:26点击:
  • 产品品牌AY
  • 产品型号AY4-3-AY4-8
  • 在线订购
产品介绍

接口尺寸: 6"-14" 进出口连接尺寸
工作压力: 0.3-0.8Mbar
工作温度:4-75℃
工作方式: 模块化组合 自动运行
进水悬浮物含量:<200ppm
小反洗压力:0.28MPa
压力损失:0.02-0.08Mpa
反洗流量:25-30M3/H
反洗时间:5-30秒(可调)
反洗用水量:60-195升/过滤芯

标准性能:
1.微米级精确过滤,可靠性高。
2.过滤器设计领先,拦污力强。
3.长期工作,维护工作量少。
4.操作简单,无须专用工具。
5.连续过滤,不受反洗影响。

特殊性能:
1.自动冲洗系统保证设备在苛刻的的条件下高效稳定运行
2.大流量过滤系统中 经济模式
3.无须更换滤芯,反冲洗耗水量 少,节能环保。
4.模块化组合,可轻松地进行系统扩充。

4”过滤单元组合技术参数

型号
过滤精度
外形尺寸
(长x宽x高x)
进出管径
排污管径
重量kg
200um
130um
100um
50um
20um
AY4-3
224
194
176
128
60
1670×1265×1350
DN200
DN125
294
AY4-4
280
231
210
160
75
2240×1265×1350
DN200
DN125
392
AY4-5
374
323
294
214
100
2810×1265×1350
DN250
DN125
490
AY4-6
448
387
352
256
120
3380×1265×1350
DN250
DN125
588
AY4-7
522
452
410
298
140
3950×1265×1350
DN300
DN125
686
AY4-8
597
517
469
341
160
4520×1265×1350
DN300
DN125
784

  盘式过滤器又称叠片式过滤器,其基本过滤单元主要是由一组带有沟槽的塑料盘片叠加在一起组成的,塑料盘片间的沟槽相互交错形成较小的通道,从而可以将直径大于通道的所有悬浮物拦截下来。目前市面上常见的盘式过滤器从反冲方式和单元构成方面讲主要有两种结构:一种是冲洗时可松盘的,其盘片上的沟槽是切向直线形的,目前以色列阿科(ARKAL)、国产洁明(亚高)、西班牙阿速德(AZUD)、艾尚丰(AiShangFeng)均为这种结构,其中西班牙阿速德(AZUD)的产品有自己独特之处,艾尚丰叠片过滤器结构与西班牙阿速德叠片过过滤器结构大同小异。详情请见下文;另一种是反冲时盘片不松开,其盘片上的沟槽是环状和同心圆交错的,以色列雷鸥ELGO等产品采用的是这种结构(另外还有反洗时不松盘的切向直线形盘片,因为从原理上讲其冲洗效果不太理想)。
  全自动盘式过滤器 早进入中国应该是ARKAL的产品,但是由于该公司自己有大流量的网式过滤器,所以在工业水处理领域并未大规模推广其盘式过滤器产品。ARKAL等以色列产品在农业领域的应用也很早就有了,著名的以色列灌溉公司NETFIM很早就在农业领域引入了ARKAL的过滤系统。但是盘式过滤器在工业水处理领域的大规模推广应用还是在北京洁明公司慢慢开始的,北京洁明公司在1996年左右的时候作为ARKAL中国大陆地区的代理商,将ARKAL盘式过滤器引入到工业水处理领域,并做了很多推广工作,其命名的”亚高“盘式过滤器在业内曾一度几乎是以色列盘式过滤器的代名词。但是由于种种原因,洁明与ARKAL的代理关系 后被终止了,北京洁明自己开发了与ARKAL非常类似的盘式过滤器,以其自有的“亚高“品牌在国内进行销售。雷鸥(ELGO)的盘式过滤器以高过滤精度见长,其设计与ARKAL差异很大,且可以提供极高的过滤精度(号称可达5um)。
  可松盘式过滤器工作原理(以“阿速德AZUD”产品为例,艾尚丰AiShangFeng产品与之相同):这种盘式过滤器的内部支架经过了特殊设计,可以利用弹簧和液压将盘片压紧,薄薄的特定颜色的塑料叠片两边刻有大量一定微米尺寸的沟槽。一串同种模式的塑料盘片压紧时,叠片之间的沟槽交叉,从而形成一系列独特的过滤通道(由于沟槽不是径向的,所以通道的通过性是变化的,如下图中右上方的图及中间的图所示))。凡是通过直径大于这个通道中 小部分的悬浮物都被拦截下来,大部分污物被拦截在盘片与外壳间,少量污物进入通道内以后才被拦截下来;反冲洗时加在盘片上的力卸去,盘片在水力的作用下松开,清水由支架内部的通道进入到盘片内,沿切线方向喷出,带动盘片旋转,可以有效地将盘片通道上的污物彻底清除出去。

产品特点:
·精确过滤:可根据用水要求选择不同精度的过滤盘,有20um、50um、100um、130um、200um多种规格。
·高效清洗:高速、彻底的反洗,仅需20秒左右即可完成。
·全自动运行,连续出水:在过滤器组套内,反洗过程轮流交替进行,工作,反洗状态之间自动切换,可确保连续出水,系统压损小。
·标准:标准模块化系统设计,用户可按需取舍,灵活可变,互换性强。
·非标准:可灵活利用边角空间,因地制宜安装,占地面积很少。
·运行可靠,维护简单:部件100%经工厂检测和试动转。几乎不需日常维护,无需使用专用工具,备品备件很少。
·使用寿命长:高科技塑料过滤芯,坚固、无磨损、无腐蚀、经多年工业实用验证,过滤和反洗效果不会随使用时间的加厂而变差。
过滤等级参考:
优质供水预处理                             20um
生活饮用水预处理,工艺用水,细管喷嘴保护   50um
循环水过滤,超滤设备保护                   100um
循环水过滤,给水处理预过滤                 130um
中水处理,废水处理                         200um
原水水质分类说明:
优良水质:城市自来水、从稳定的含水层抽取的井水
一般水质:循环冷却水、经沉淀处理过的地面水、经过有效沉淀和完全生物筛过的排水
较差水质:从水质很差的含水层抽取的地下水、经过有效沉淀但未经或经很少的生物处理的排水、有微生物大量繁殖的地面水。
很差水质:从很脏或富含铁、锰的井中抽取的井水、受洪水影响且未经沉淀的地面水、未经沉淀及生物处理的排水。为保证过滤系统较好的工作状态,此类水质需要进行预处理以提.
