JM全自动多阀软水器
- 产品品牌AY
- 产品型号JM
一、 概述
本公司选用国内外已经使用非常成熟的液动或气动隔膜阀，配套JMA多阀控制器组装成型的多阀全自动软水器，它克服了多路阀的种种缺点，自投放市场几年来，已成为软水设备的更新换代产品。
二、工作原理
水的硬度主要是有钙（Ca2+）、镁（Mg2+）离子构成的。当含有硬度离子的原水通过软水器内树脂层时，水中的钙（Ca2+）、镁（Mg2+）离子被树脂交换吸附，同时等物质量释放出的钠（Na2+）离子。从软水器内流出的水就是去掉了硬度离子的软化水。
当树脂吸收一定量的钙（Ca2+）、镁（Mg2+）离子之后，就必须进行再生。再生过程就是用盐箱中的食盐水冲洗树脂层，把树脂上的硬度离子再置换出来，随再生废液排出罐外，树脂就又恢复了软化交换的能力。
多阀全自动软水器系统主要由多个控制隔膜阀（液动和气动）、多阀控制器、树脂罐、盐箱组成。控制器根据预先设定的程序分别向各个水力控制隔膜阀发出指令，完成各个通路的开断，从而实现运行再生的各个工艺过程。
三、 用及特点
广泛应用于各种工业与民用软化水制备，如锅炉给水、循环水补充水、供热空调系统补充水以及各种工业生产用水。处理水量几十吨到上千吨。
特点：
1、执行操作的阀门选用国内外已经使用非常成熟的液动或气动隔膜阀，可配套Ø600－Ø3000罐体。阀体材质增强塑料，耐腐蚀，使用寿命长。阀体使用寿命30年，隔膜使用寿命8年以上。
2、执行操作的阀门安装简便、维护方便，非专业人员即可完成检查、维修、更换等操作。
3、JMA多阀控制器各工序时间任意设定，操作简便。
4、停电时只须手动旋转分配器即可完成各程序步骤，操作简单。
5、再生方式可根据用户要求选择逆流或顺流。
四、设备选型表
|
序号 |
型号 |
产水量 |
控制方式 |
配用控制器 |
备注 |
|
1 |
JMT－750 |
8.0－10 |
单罐时间控制 |
JMA×1 |
具体参数及说明见技术参数表一 |
|
2 |
JMT－900 |
15－20 |
|||
|
3 |
JMT－1200 |
20－25 |
|||
|
4 |
JMT－1500 |
30－40 |
|||
|
5 |
JMT－1800 |
50－60 |
|||
|
6 |
JMT－2000 |
60－70 |
|||
|
7 |
JMQ－750 |
8.0－10 |
单罐流量控制 |
JMA×1 |
具体参数及说明见技术参数表一 |
|
8 |
JMQ－900 |
15－20 |
|||
|
9 |
JMQ－1200 |
20－25 |
|||
|
10 |
JMQ－1500 |
30－40 |
|||
|
11 |
JMQ－1800 |
50－60 |
|||
|
12 |
JMQ－2000 |
60－70 |
|||
|
13 |
JMD2－750 |
8－10 |
双罐、单流量计、一用一备 |
JMA×2 |
具体参数及说明见技术参数表二 |
|
14 |
JMD2－900 |
15－20 |
|||
|
15 |
JMD2－1200 |
20－25 |
|||
|
16 |
JMD2－1500 |
35－40 |
|||
|
17 |
JMD2－1800 |
50－60 |
|||
|
18 |
JMD2－2000 |
60－70 |
|||
|
25 |
JME2－750 |
16－20 |
双罐、双流量计、同时工作轮流再生 |
JMA×2 |
具体参数及说明见技术参数表三 |
|
26 |
JME2－900 |
30－40 |
|||
|
27 |
JME2－1200 |
40－50 |
|||
|
28 |
JME2－1500 |
70－80 |
|||
|
29 |
JME2－1800 |
100－120 |
|||
|
30 |
JME2－2000 |
120－140 |
|||
|
31 |
JMD3－900 |
30－40 |
三罐、单流量计、二用一备 |
JMA×3 |
具体参数及说明见技术参数表四 |
|
32 |
JMD3－1200 |
40－50 |
|||
|
33 |
JMD3－1500 |
70－80 |
|||
|
34 |
JMD3－1800 |
100－120 |
|||
|
35 |
JMD3－2000 |
120－140 |
|||
|
36 |
JMD3－2500 |
200－250 |
|||
|
37 |
JMD3－3000 |
280－350 |
|||
|
45 |
JME3－900 |
45－60 |
三罐、三流量计 同时工作 轮流再生 |
JMA×3 |
具体参数及说明见技术参数表五 |
|
46 |
JME3－1200 |
60－75 |
|||
|
47 |
JME3－1500 |
100－120 |
|||
|
48 |
JME3－1800 |
150－180 |
|||
|
49 |
JME3－2000 |
180－210 |
|||
|
50 |
JME3－2500 |
300－350 |
|||
|
51 |
JME3－3000 |
420－490 |
注：1、设备的选型并不限于上述规格，多阀全自动软水罐可以更大罐组合（如五罐），本公司可根据用户提供的原水分析资料及用水要求作特殊设计。
2、设备选型要确定：
（1）逆流再生还是顺流再生；
（2）流量控制还是时间控制。
五、设备技术参数表
表一、JMT及JMQ型全自动软水器规格和技术参数
|
序号 |
型号 |
产水量 |
运行流速 |
树脂装填量 |
树脂层高 |
树脂罐直径×高 |
盐箱直径 |
进出口管径 |
工作压力 |
工作温度 |
再生方式 |
|
1 |
JMT－750 |
8.0－10 |
20－25 |
575 |
1500 |
Ø750×2200 |
Ø800 |
DN40 |
0.25－0.5 |
4－50 |
顺流 或 逆流 |
|
JMQ－750 |
|||||||||||
|
2 |
JMT－900 |
15－20 |
750 |
1500 |
Ø900×2400 |
Ø940 |
DN50 |
||||
|
JMQ－900 |
|||||||||||
|
3 |
JMT－1200 |
20－25 |
1300 |
1500 |
Ø1200×2400 |
Ø1200 |
DN65 |
||||
|
JMQ－1200 |
|||||||||||
|
4 |
JMT－1500 |
30－40 |
2200 |
1500 |
Ø1500×2400 |
Ø1500 |
DN80 |
||||
|
JMQ－1500 |
|||||||||||
|
5 |
JMT－1800 |
50－60 |
3200 |
1800 |
Ø1800×3400 |
Ø1600 |
DN100 |
||||
|
JMQ－1800 |
|||||||||||
|
6 |
JMT－2000 |
60－70 |
4520 |
1800 |
Ø2000×3600 |
Ø1800 |
DN100 |
||||
|
JMQ－2000 |
注：1、JMT型为单罐时间控制，不设流量计；
2、JMQ型为单罐流量控制；
3、进水总硬度≤6mmol/L时产水量可取上限；进水总硬度6－8mmol/L时产水量取下限；
进水总硬度＞8mmol/L时降低流速或以二级软化方式处理。
4、若用户设置溶盐系统，使用盐计量箱，容积将做修正。
表二、JMD2型全自动软水器规格和技术参数
|
序号 |
型号 |
产水量 |
运行流速 |
树脂装填量 |
树脂层高 |
树脂罐直径×高 |
盐箱直径 |
进水口管径 |
出水口管径 |
工作压力 |
工作温度 |
再生方式 |
|
1 |
JMD2－750 |
8.0－10 |
20－25 |
1150 |
1500 |
￠750×2200 |
￠800 |
DN50 |
DN40 |
0.25－0.5 |
4－50 |
顺流 或 逆流 |
|
2 |
JMD2－900 |
15－20 |
1450 |
1500 |
￠900×2400 |
￠940 |
DN65 |
DN50 |
||||
|
3 |
JMD2－1200 |
20－25 |
2600 |
1500 |
￠1200×2400 |
￠1200 |
DN80 |
DN65 |
||||
|
4 |
JMD2－1500 |
30－40 |
4400 |
1500 |
￠1500×2400 |
￠1500 |
DN100 |
DN80 |
||||
|
5 |
JMD2－1800 |
50－60 |
6400 |
1800 |
￠1800×3400 |
￠1600 |
DN120 |
DN100 |
||||
|
6 |
JMD2－2000 |
60－70 |
9040 |
1800 |
￠2000×3600 |
￠1800 |
DN150 |
DN100 |
注：1、JMD2型为双罐单流量计，一用一备；
2、进水总硬度≤6mmol/L时产水量可取上限；进水总硬度6－8mmol/L时产水量取下限；
进水总硬度＞8mmol/L时降低流速或以二级软化方式处理。
3、系统盐箱为2只，若用户设置溶盐系统，使用盐计量箱，容积将作修正且数量为1只。
|
序号 |
型号 |
产水量 |
运行流速 |
树脂装填量 |
树脂层高 |
树脂罐直径×高 |
盐箱直径 |
进出口管径 |
工作压力 |
工作温度 |
再生方式 |
|
1 |
JME2－750 |
16－20 |
20－25 |
1150 |
1500 |
Ø750×2200 |
Ø800 |
DN65 |
0.25－0.5 |
4－50 |
顺流 或 逆流 |
|
2 |
JME2－900 |
30－40 |
1450 |
1500 |
Ø900×2400 |
Ø940 |
DN80 |
||||
|
3 |
JME2－1200 |
40－50 |
2600 |
1500 |
Ø1200×2400 |
Ø1200 |
DN100 |
||||
|
4 |
JME2－1500 |
70－80 |
4400 |
1500 |
Ø1500×2400 |
Ø1500 |
DN125 |
||||
|
5 |
JME2－1800 |
100－120 |
6400 |
1800 |
Ø1800×3400 |
Ø1600 |
DN150 |
||||
|
6 |
JME2－2000 |
120－140 |
9040 |
1800 |
Ø2000×3600 |
Ø1800 |
DN200 |
注：1、JMC2为双罐单流量计，同时工作，轮流再生；
2、JME2为双罐双流量计，同时工作，分别再生；
3、产水量是指双罐同时运行的总水量，一罐再生时的产水量为1/2，单罐再生时间不超过2小时；
4、进水总硬度≤6mmol/L时产水量可取上限；进水总硬度6－8mmol/L时产水量取下限；
进水总硬度＞8mmol/L时降低流速或以二级软化方式处理。
5、统盐箱为2只，若用户设置溶盐系统，使用盐计量箱，容积将作修正且数量为1只。
表四、JMD3型全自动软水器规格和技术参数
|
序号 |
型号 |
产水量 |
运行流速 |
树脂装填量 |
树脂层高 |
树脂罐直径×高 |
盐箱直径 |
进水口管径 |
出水口管径 |
工作压力 |
工作温度 |
再生方式 |
|
1 |
JMD3－750 |
16－20 |
20－25 |
1725 |
1500 |
Ø750×2200 |
Ø800 |
DN80 |
DN650 |
0.25－0.5 |
4－50 |
顺流 或 逆流 |
|
2 |
JMD3－900 |
30－40 |
2175 |
1500 |
Ø900×2400 |
Ø940 |
DN100 |
DN80 |
||||
|
3 |
JMD3－1200 |
40－50 |
3900 |
1500 |
Ø1200×2400 |
Ø1200 |
DN125 |
DN100 |
||||
|
4 |
JMD3－1500 |
70－80 |
6600 |
1500 |
Ø1500×2400 |
Ø1500 |
DN1500 |
DN125 |
||||
|
5 |
JMD3－1800 |
100－120 |
9600 |
1800 |
Ø1800×3400 |
Ø1600 |
DN200 |
DN150 |
||||
|
6 |
JMD3－2000 |
120－140 |
13560 |
1800 |
Ø2000×3600 |
使用盐计量箱 |
DN250 |
DN2100 |
||||
|
7 |
JMD3－2500 |
200－250 |
24000 |
2000 |
Ø2500×4500 |
DN300 |
DN250 |
|||||
|
8 |
JMD3－3000 |
280－350 |
34000 |
2000 |
Ø3000×4800 |
DN350 |
DN300 |
注：1、JMD3为三罐单流量计，二用一备。
2、进水总硬度≤6mmol/L时产水量可取上限；进水总硬度6－8mmol/L时产水量取下限；
进水总硬度＞8mmol/L时降低流速或以二级软化方式处理。
3、系统盐箱为3只，若用户设置溶盐系统，使用盐计量箱，容积将作修正且数量为1只。
表五、JME3型全自动软水器规格和技术参数
|
序号 |
型号 |
产水量 |
运行流速 |
树脂装填量 |
树脂层高 |
树脂罐直径×高 |
盐箱直径 |
进出口管径 |
工作压力 |
工作温度 |
再生方式 |
|
1 |
JME3－900 |
45－60 |
20－25 |
2175 |
1500 |
Ø900×2400 |
Ø940 |
DN100 |
0.25－0.5 |
4－50 |
顺流 或 逆流 |
|
2 |
JME3－1200 |
60－75 |
3900 |
1500 |
Ø1200×2400 |
Ø1200 |
DN125 |
||||
|
3 |
JME3－1500 |
100－120 |
6600 |
1500 |
Ø1500×2400 |
Ø1500 |
DN150 |
||||
|
4 |
ME3J－1800 |
150－180 |
9600 |
1800 |
Ø1800×3400 |
Ø1600 |
DN250 |
||||
|
5 |
JME3－2000 |
180－210 |
13560 |
1800 |
Ø2000×3600 |
DN250 |
|||||
|
6 |
JME3－2500 |
300－350 |
24000 |
2000 |
Ø2500×4500 |
DN300 |
|||||
|
7 |
JME3－3000 |
420－490 |
34000 |
2000 |
Ø3000×4800 |
DN400 |
注：1、JMC3为三罐单流量计，同时工作，轮流再生；
2、JME3为三罐三流量计，同时工作，分别再生；
3、产水量是指三罐同时运行的总水量，一罐再生时的产水量为2/3，单罐再生时间不超过2小时。
4、进水总硬度≤6mmol/L时产水量可取上限；进水总硬度6－8mmol/L时产水量取下限；
进水总硬度＞8mmol/L时降低流速或以二级软化方式处理。
5、 统盐箱为3只，若用户设置溶盐系统，使用盐计量箱，容积将作修正且数量为1只。

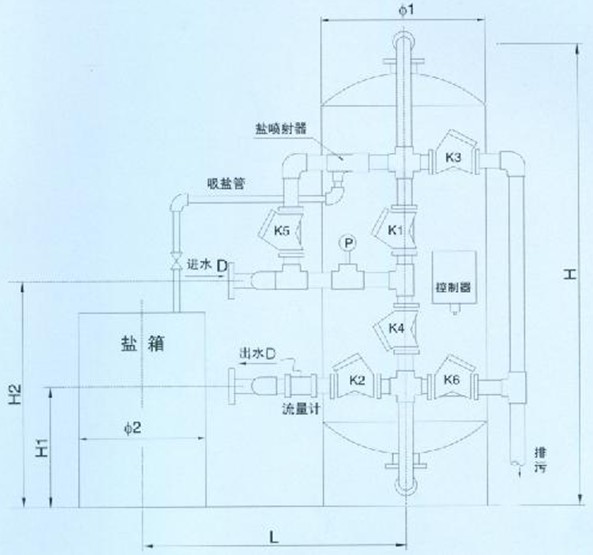

（一）、单罐顺流再生软水器安装图
|
型号 |
JMT－750 |
JMT－900 |
JMT－1200 |
JMT－1500 |
JMT－1800 |
JMT－2000 |
|
JMQ－750 |
JMQ－900 |
JMQ－1200 |
JMQ－1500 |
JMQ－1800 |
JMQ－2000 |
|
|
Ø1 |
750 |
900 |
1200 |
1500 |
1800 |
2000 |
|
Ø2 |
800 |
940 |
1200 |
1500 |
1600 |
1800 |
|
H |
2300 |
2550 |
2600 |
2600 |
3900 |
4000 |
|
H1 |
750 |
750 |
750 |
750 |
750 |
750 |
|
H2 |
1250 |
1250 |
1250 |
1300 |
1550 |
1550 |
|
L |
1300 |
1400 |
1600 |
1900 |
2100 |
2400 |
|
D |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN100 |
注：1、JMT型不设流量计；
2、工作电源：220V 50Hz 50W；
3、下水口应尽量靠近软水器。

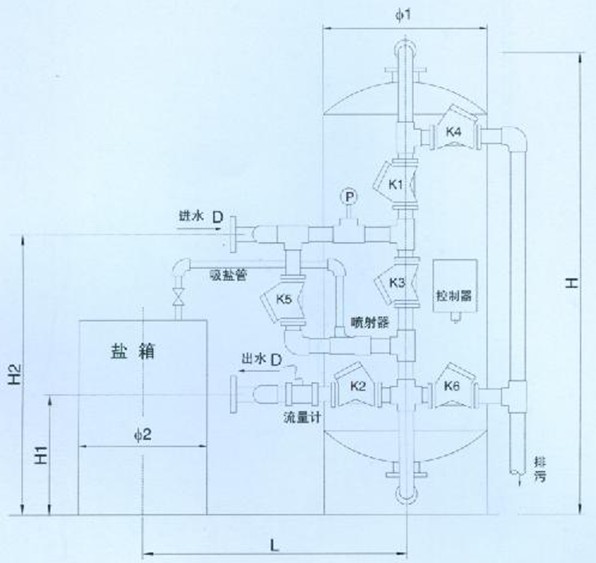

（二）、单罐逆流再生软水器安装图
|
型号 |
JMT－750 |
JMT－900 |
JMT－1200 |
JMT－1500 |
JMT－1800 |
JMT－2000 |
|
JMQ－750 |
JMQ－900 |
JMQ－1200 |
JMQ－1500 |
JMQ－1800 |
JMQ－2000 |
|
|
Ø1 |
750 |
900 |
1200 |
1500 |
1800 |
2000 |
|
Ø2 |
800 |
940 |
1200 |
1500 |
1600 |
1800 |
|
H |
2300 |
2550 |
2600 |
2600 |
3900 |
4000 |
|
H1 |
750 |
750 |
750 |
750 |
750 |
750 |
|
H2 |
1450 |
1450 |
1450 |
1550 |
1800 |
1800 |
|
L |
1300 |
1400 |
1600 |
1900 |
2100 |
2400 |
|
D |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN100 |
注：1、JMT型不设流量计；
2、工作电源：220V 50Hz 50W；
3、下水口应尽量靠近软水器。
（三）、双罐顺流再生软水器
|
型号 |
JMD2－750 |
JMD2－900 |
JMD2－1200 |
JMD2－1500 |
JMD2－1800 |
JMD2－2000 |
|
JMC2－750 |
JMC2－900 |
JMC2－1200 |
JMC2－1500 |
JMC2－1800 |
JMC2－2000 |
|
|
JME2－750 |
JME2－900 |
JME2－1200 |
JME2－1500 |
JME2－1800 |
JME2－2000 |
|
|
Ø1 |
750 |
900 |
1200 |
1500 |
1800 |
2000 |
|
Ø2 |
800 |
940 |
1200 |
1500 |
1600 |
1800 |
|
H |
2300 |
2550 |
2600 |
2600 |
3900 |
4000 |
|
H1 |
750 |
750 |
750 |
750 |
750 |
750 |
|
H2 |
1250 |
1250 |
1250 |
1300 |
1550 |
1550 |
|
L1 |
1300 |
1400 |
1900 |
2100 |
2400, , |
|
|
L2 |
1200 |
1300 |
1500 |
1800 |
2000 |
2200 |
|
D |
详见技术参数表 |
|||||
注：1、JMD2、C2型为单流量计，JME2为双流量计；
2、工作电源：220V 50Hz 100W；
3、下水口应尽量靠近软水器。

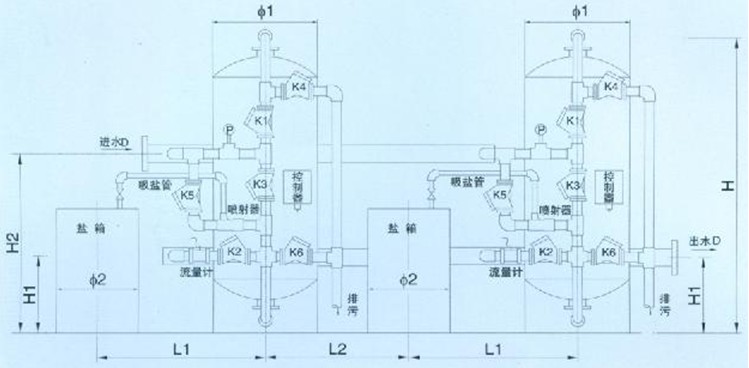

（四）、双罐逆流再生软水器安装
|
型号 |
JMD2－750 |
JMD2－900 |
JMD2－1200 |
JMD2－1500 |
JMD2－1800 |
JMD2－2000 |
|
JMC2－750 |
JMC2－900 |
JMC2－1200 |
JMC2－1500 |
JMC2－1800 |
JMC2－2000 |
|
|
JME2－750 |
JME2－900 |
JME2－1200 |
JME2－1500 |
JME2－1800 |
JME2－2000 |
|
|
Ø1 |
750 |
900 |
1200 |
1500 |
1800 |
2000 |
|
Ø2 |
800 |
940 |
1200 |
1500 |
1600 |
1800 |
|
H |
2300 |
2550 |
2600 |
2600 |
3900 |
4000 |
|
H1 |
750 |
750 |
750 |
750 |
750 |
750 |
|
H2 |
1450 |
1450 |
1450 |
1550 |
1800 |
1800 |
|
L1 |
1300 |
1400 |
1600 |
1900 |
2100 |
2400 |
|
L2 |
1200 |
1300 |
1500 |
1800 |
2000 |
2200 |
|
D |
详见技术参数表 |
|||||
2、工作电源：220V 50Hz 100W；
3、下水口应尽量靠近软水器。
