【产品说明】

四连杆保温蝶阀是阀门厂科研人员，结合阀门厂生产工艺和多年的阀门制造经验，开发的新一代保温阀门，该产品适用于大口径、大流量、低压差、低泄漏量和无泄漏量的场合，并具有较高的耐腐蚀和耐高温性能，该阀启闭迅速、调节精度高、密封可靠适用于苯酐、顺酐等生产工艺中管道介质作调解或切断的作用，也可用于其它气体、液体等介质的控制。

【产品工作原理和结构特点】

    1. 四连杆 保温蝶 阀主要由阀体部件和气动执行机构两部分组成。阀体部件由阀体、夹套、阀板、轴、四连杆机构、填料函等零件组成。其中，阀体、阀板、夹套为钢板焊接，结构轻巧。执行机构为双气缸、齿轮齿条传动，角行程输出，安装平稳，充气快，全行程速度快，气动执行机构可采用双作用式或单作用式（弹簧复位），由用户确定。四连杆偏心翻板阀的最大优点为开启式阀板先平移，与阀座脱离，然后再旋转，因而它不易擦伤密封面，密封性能又好又可靠，且无磨损现象，加上四连杆偏心机构，阀关闭时因而介质的作用越关越紧，开启时迅速脱开，使用寿命长。
    2 . 注意： 气动操作阀门时必须确认将转换手柄切换到气动槽时方准通气操作蝶阀，严禁切换手柄在手动槽内或未在气动槽时气动操作蝶阀
    气动四连杆保温蝶阀 (BD640HPPL) 有带电气阀门定位器及手操器气动装置 . 及保温蝶阀组合而成。气动装置由气缸 . 活塞 . 连杆 . 箱体输出轴等零件组成的机械传动机构和电气信号定位器 . 过滤减压阀等控制元件组成。 当手动操作时将方形转换手柄切换到手动槽内，转动手轮启闭阀门，当气动操作时将方形转换手柄切换到气动槽内，气动执行装置与电路和系统气源接通后，阀门定位器接收到 4mA （ 20 mA ）电流信号 转换成输出气压力，使压缩空气进入缸体一端，推动活塞向另一端移动，活塞通过连杆等零件带动输出轴运转实现阀门快速启闭或调节 。同时根据设备的压力或流量送变器的反馈信号使阀门的位置按调节器输出的控制信号正确定位。
    对于只要求开启和关闭的气动蝶阀，只在控制系统中联接一个两位四通电磁阀，在不同指令下指挥阀门完成开启和关闭的动作
    3 . 电动 四连杆保温 蝶阀 (BD940HPPL) 有数显整体调节型电动装置及四连杆保温 蝶阀组合而成，数显整体调节型电动蝶阀可以现场开关阀门也可以通过主控室上机位输出的 4-20mA 电流信号来控制阀门开启与关闭。
    4. 四连杆保温蝶阀执行标准
    结构长度： GB/T12221-1989 长系列
    公称压力： JB/T81-1994 PN0.25Mpa
    夹套导热管法兰标准： JB/T79.1-1994 PN1.6Mpa

【产品主要外形及连接尺寸】

 主要连接尺寸（公称压力 1.6 Mpa 的数据）

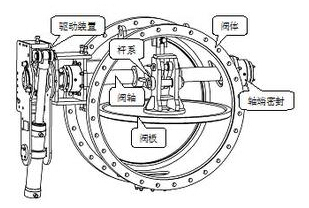

【产品结构图】
