YG型管道过滤器

更新:2015-07-12 16:26:47点击:
  • 产品品牌
  • 产品型号
  • 在线订购
产品介绍
【用途】
YG型过滤器适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。

【特点】


通流快速,故压力损失小,抗污性强,排渣方便。有锥管螺纹承插焊式、法兰式。
主要性能规范】
公称压力
PN(MPa)
工作温度℃ 滤网目数 适用介质
2.0 150LB 300 20~150 蒸汽、空气
、水、油


主要零件材料

零件名称 材料
阀体 碳钢、不锈钢
滤网盖 碳钢、不锈钢
滤芯网 不锈钢
垫片 柔性石墨

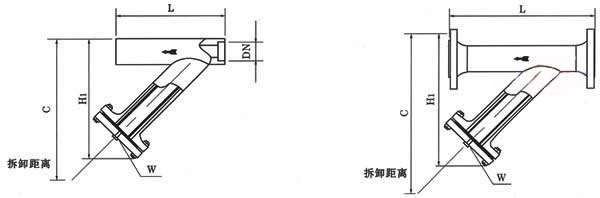

公称压力
(MPa)
连接方式 公称通径
DN
外形尺寸 mm   公称压力
(MPa)
连接方式 公称通径
DN
外形尺寸 mm W(in)
L1 L2 C L1 L2 C
PN-2.0 锥管螺纹
承插焊
15 130 250 160 PN-2.0 法兰 15 260 280 177 RC3/8"
20 130 250 165 20 280 308 196
25 140 250 170 25 290 322 208
32 160 300 195 32 310 353 227
40 170 300 200 40 320 367 238
50 180 320 215 50 300 339 240 RC1/2"
65       65 340 382 274
80       80 380 438 307
PN-5.0 锥管螺纹
承插焊
15 130 250 169 PN-5.0 法兰 15 260 280 181 RC3/8"
20 130 250 179 20 280 308 205
25 140 250 182 25 290 322 215
32 160 300 209 32 310 353 234
40 170 300 217 40 320 354 250
50 190 320 230 50 350 396 254 RC1/2"
