美标Y型过滤器

更新:2015-07-12 16:36:05点击:
  • 产品品牌
  • 产品型号
  • 在线订购
产品介绍
【用途】

管道过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,Y型系列过滤适用于蒸汽,空气、煤油、水、弱腐蚀性气体、液体。

特点:
通流快速,故压力损失小,抗污性强,排渣方便。

标准】

1、设计与制造符合MFG标准。

2、试验与检验符合API598。

3、结构长度符合MFG标准。

4、法兰尺寸符合ANSI B16.5技术要求。

主要性能规范

磅级 150Lb 300Lb 600
试验压力 壳体试验 3.0MPa 6.5MPa 15MPa
适用温度 -29~425℃
适用介质 水、油、天然气


主要零部件材料表
零件名称 材料
阀体 碳钢、不锈钢、黄铜
滤网盖 碳钢、不锈钢、黄铜
滤芯网 不锈钢
密封件材质 柔性石墨、聚四氟乙烯

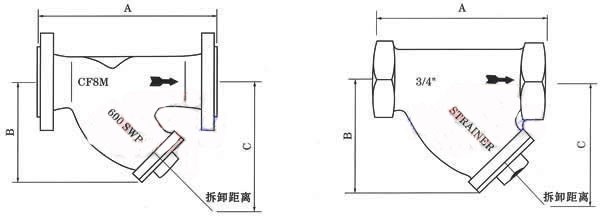

主要连接尺寸
口径(in) ANSI法兰连接 螺纹连接 B C 滤网面积cm2
150LB 300LB 600LB
A A A A
1/2" 127 127 130 75 70 110 27
3/4" 145 150 150 80 80 130 43
1" 154 160 160 90 90 150 73
11/4" 180 180 200 110 130 235 135
11/2" 200 210 230 120 147 260 164
2" 230 240 250 140 180 320 251
21/2" 290 290 . 210 200 325 327
3" 310 310 . . 205 330 361
4" 315 351 . . 255 405 545
5" 410 401 . . 315 510 843
6" 473 478 . . 345 560 1117
8" 593 600 . . 440 710 1909
10" 730 730 . . 503 760 2010
